三片式卡箍球閥

質量穩定：實行全過程質量監控，細致入微，各方面檢測！
價格合理：嚴格把控成本控制，減少了開支，讓利于客戶！
交貨快捷：新型生產流水線，充足的備貨，縮短了交貨期！

熱線：0577-8588 8060

產品詳情

Q81F三片式卡箍球閥產品概述:

三片式卡箍球閥驅動方式:手動、電動、氣動。選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。內螺紋連接球閥及對焊連接球閥適用于PN1.0～4.0MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截斷或接通管路中的介質。

Q81F三片式卡箍球閥產品特征

公稱壓力：1.6-6.4MPa

適用穩定范圍：-20～232℃～350℃

適用介質：水、油、氣及某些腐蝕性液體（W。O。G）

Q81F

三片式卡箍球閥主要連接尺寸及重量　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　單位：mm

SIZE	1/2"	3/4"	1"	1-1/4"	1-1/2"	2"	2-1/2"	3"	4"
PORT	9.6	15.9	22.2	28.5	34.9	47.5	60.2	72.9	97.4
L	75	90	100	110	125	150	190	220	270
D	25.0	25.0	50.4	50.4	50.4	63.9	77.4	90.0	118.9
S	2.024	2.24	43.60	43.60	43.60	56.30	70.60	83.30	110.30
H	64	67	83	89	100	108	150	161	180
T1	-	-	2.85	2.85	2.85	2.85	2.85	2.85	2.85
T2	3.63	3.63	4.75	-	-	-	-	-	-
E	125	125	140	140	200	200	250	250	290

Q81F三片式卡箍球閥主要零件材料

零件名稱	材質
閥體	不銹鋼CF8M
密封圈	聚四氟乙烯PTFE
閥蓋	不銹鋼CF8M
球體	不銹鋼SS316
閥桿	不銹鋼SS316
螺母	不銹鋼SS304
墊圈	不銹鋼SS304
手柄套	塑料
手柄	不銹鋼SS304
閥桿螺母	不銹鋼SS304
填料壓蓋螺母	不銹鋼SS304
掛鎖裝置	不銹鋼SS304(OQTION)
止推墊圈	聚四氟乙烯PTFE
螺栓	不銹鋼SS304

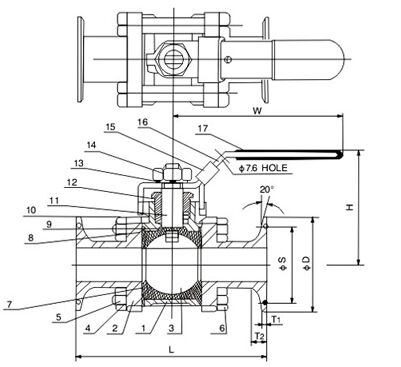

Q81F三片式卡箍球閥結構圖:

Q81F三片式卡箍球閥結構圖

訂貨流程：
