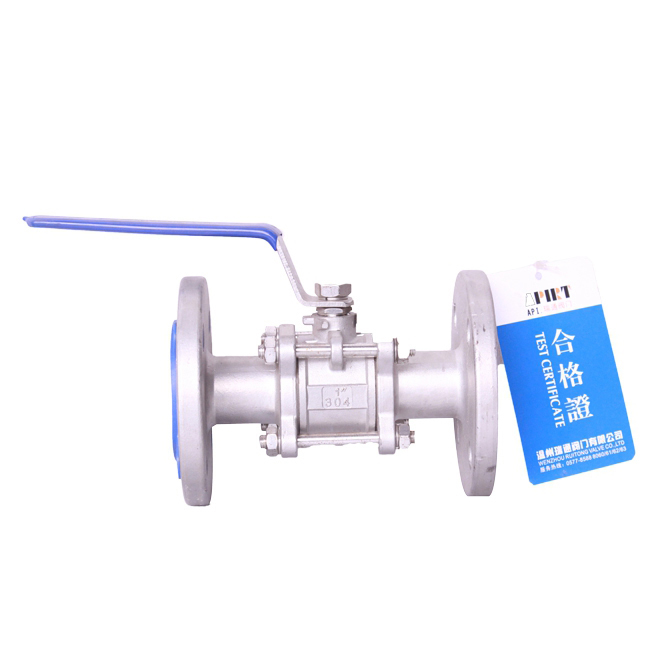

美標法蘭球閥

質量穩定：實行全過程質量監控，細致入微，各方面檢測！
價格合理：嚴格把控成本控制，減少了開支，讓利于客戶！
交貨快捷：新型生產流水線，充足的備貨，縮短了交貨期！

熱線：0577-8588 8060

產品詳情

產品信息-API美標法蘭球閥

美標法蘭球閥有：不銹鋼美標球閥，美標鑄鋼球閥，鑄鋼美標球閥

美標法蘭球閥特點： Feature：
1、全通徑，浮動/固定球 1、Full port，floating or trunnion mounte type
2、中法蘭螺栓連接 2、Bolted bonnet
3、防沖出閥桿 3、Blow out proof stem
4、防火防靜電結構 4、Fire durable and anti static safety
5、美標結構改進型 5、Structure improve on api
6、啟閉定位機構 6、Opening and closing position
7、蝸輪的操作選配 7、Available with wormgear operator
8、標準法蘭連接 8、Fanged ends

美標法蘭球閥產品規范 Product Specification-不銹鋼美標球閥，美標鑄鋼球閥

產品規范

Product

Specification

設計規范

Design Spec

結構長度

Face to Face

連接法蘭

Flange End

試驗與檢驗

Test & Check

產品標識

Marking

供貨規范

Supply

API608

ASME B16.10

ANSI B16.5

API598

MSS SP-25

API608

API6D

美標法蘭球閥技術規范-不銹鋼美標球閥，美標鑄鋼球閥

設計依據	日標系列	美標系列
設計標準	BS5351	AP16D	ANSI B16.34
法蘭連接結構長度	JIS B2002	AP16D	ANSI B16.10
結構長度(焊接)	-	AP16D	ANSI B16.10
連接法蘭	JIS B2212 B2214	ANSI B16.5、B16.47
對焊端	-	ANSI B16.25
試驗和檢驗	JIS B2003	AP16D	AP1598

美標法蘭球閥主要零部件材料Main Part Material－美標不銹鋼球閥材質，美標鑄鋼球閥材質：

零件名稱	零部件材料 Part Material										Part Name
閥體/閥蓋	A216-WCB	A105		A352-LC8	A351-CF8		A351-CF8M	A351-CF3		A351-CF3M	Body/Bonnet
球體	A182-F304	A182-F304		A182-F304	A182-F304		A182-F316	A182-F304L		A182-F316L	Ball
閥桿	A182-F6a	A182-F6a		A182-F6a	A182-F304		A182-F316	A182-F304L		A182-F316L	Stem
閥座	A105				A182-F304		A182-F316	A182-F304L		A182-F316L	Seat Ring
密封圈	PTFE				R.PTFE						seat
填料	聚四氟乙烯/PTFE+FPM				聚四氟乙烯/PTFE+FPM						Packing
墊片	18-8柔性石墨/18-8/Flexible Graphite+聚四氟乙烯/PTFE+FPM										Gasket
螺栓	A193-B8					A193-B8M					Bolt
適用溫度	-29~121℃		-40~121℃			-40~121℃			-40~121℃		Suitable Temp
適用介質	水、油品、蒸汽 Water、Oil、Steam					硝酸類 Nitric Acid			醋酸類 Acetic Acid		Suitable Medium

美標法蘭球閥主要外形和連接尺寸 Main External and Connection Dimension 單位 Unit: mm

-不銹鋼美標球閥，美標鑄鋼球閥

產品型號	NPS	DN	Class 150Lb								WT
Type	in	mm	L	D	D1	D2	b	z-Фd	H	W	(kg)
Q41F-150Lb	1/2"	15	108	89	60.5	35	11.2	4-Ф15.8	55	125	2.3
Q41F-150LbP	3/4"	20	117	98	70	43	12.7	4-Ф15.8	55	125	3
	1"	25	127	108	79.5	51	14.3	4-Ф15.8	70	160	4.5
Q341F-150Lb	1?"	32	140	117	89	64	15.7	4-Ф15.8	75	160	5.5
Q341F-150LbP	1?"	40	165	127	98.5	73	17.5	4-Ф15.8	90	190	7
	2"	50	178	152	120.5	92	19.1	4-Ф19	104	350	9.5
Q641F-150Lb	2?"	65	190	178	139.5	105	22.3	4-Ф19	153	400	15
Q641F-150LbP	3"	80	203	190	152.5	127	23.9	4-Ф19	187	489	19
	4"	100	229	229	190.5	157	23.9	8-Ф19	206	500	33
Q9B41F-150Lb	5"	125	356	254	216	186	23.9	8-Ф22.2	244	600	58
Q9B41F-150LbP	6"	150	394	279	241.5	216	25.4	8-Ф22.2	252	600	93
	8"	200	457	343	298.5	270	28.5	8-Ф22.2	283	735	160
	10"	250	533	406	362	324	30.2	12-Ф25.4	345	800	200
