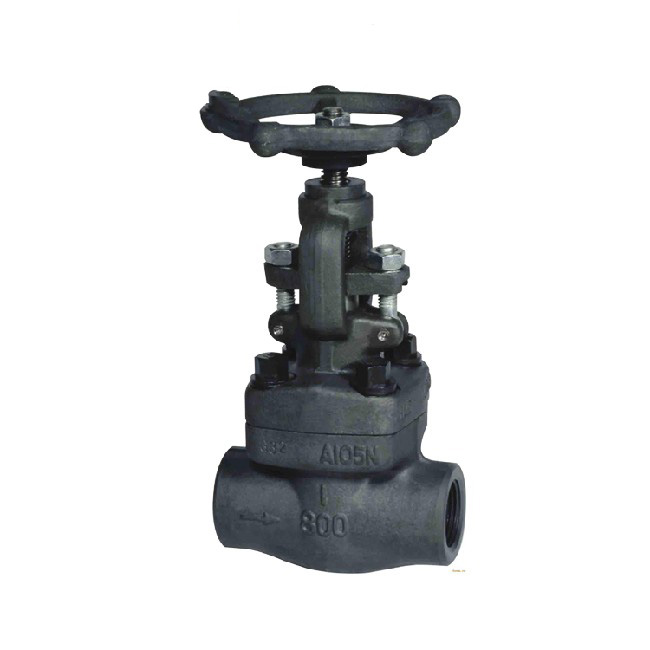

鍛鋼截止閥

質量穩定：實行全過程質量監控，細致入微，各方面檢測！
價格合理：嚴格把控成本控制，減少了開支，讓利于客戶！
交貨快捷：新型生產流水線，充足的備貨，縮短了交貨期！

熱線：0577-8588 8060

產品詳情

鍛鋼承插焊截止閥產品概述:

鍛鋼承插焊截止閥J61H、J61Y適用于 Class150 ～ 2500 、工作溫度 -29～425℃（碳鋼）或 -29～500℃（不銹鋼）的小口徑管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。鍛鋼閘閥流體阻力小，適用的壓力、溫度范圍大，介質流動方向不受限制，密封性能良好。
900-2500Lb鍛鋼承插焊截止閥主要尺寸及重量

規 格		S		L		T			W	H (開) ≈	重量（?） ≈
英制	公制	JNSI	JIS	900～1500 Lb	2500 Lb	A N S I	ISO、BS	J I S			900～1500 Lb	2500 Lb
英制	公制	JNSI	JIS	900～1500 Lb	2500 Lb	NPI牙型60	RC牙型55	PT牙型55			900～1500 Lb	2500 Lb
1/2	15	21.8	22.2	140	186	1/2			125	321	11.5	12.3
3/4	20	27.1	27.7	140	186	3/4			125	321	10.8	11.6
1	25	33.8	34.5	140	186	1			160	321	10.5	10.8
1 1/4	32	42.6	43.2	178	232	1 1/4			160	380	21.0	26.0
1 1/2	40	48.7	49.1	178	232	1 1/2			180	414	19.6	26.4
2	50	61.1	61.1	216	279	2			200	502	40.4	43.8

900-2500Lb鍛鋼承插焊截止閥標準材質明細表

序號	零件名稱	CS to ASTM	AS to ASTM		SS to ASTM
		Type A105N	Type A182 F22		Type A182 F304	Type A182 F316(L)
1	閥體	A105N	A182 F22		A182 F304(L)	A182 F316(L)
2	閥瓣	A276 420	A276 304		A276 304(L)	A276 316(L)
3	閥桿	A182 F6a	A182 F304		A182 F304(L)	A182 F316(L)
4	密封座	A105	A182 F304		A182 F304(L)	A182 F316(L)
5	密封環	316	A182 F304		A182 F304(L)	F316(L)
6	閥蓋	A105N	A182 F22		A182 F304(L)	A182 F316(L)
7	圓柱銷	A276 420			A182F304
8	墊圈	A105N		A182 F22	A182 F304(L)	A182 F316(L)
9	提升螺母	A194 2H	A194 4		A194 8	A194 8M
10	填料	柔性石墨+304絲			316夾PTFE
11	填料壓套	A276 420			A182 F304
12	填料壓板	A105			A182 F304
13	活節螺栓	A193 B7	A193 B16		A193 B8	A193 B8M
14	螺母	A194 2H	A194 4		A194 8	A194 8M
15	閥桿螺母	A276 420
16	手輪	A197
17	銘牌	SS
適用介質		水、蒸汽、油品等	水、蒸汽、油品等		硝酸、醋酸等
適用溫度		-29℃～425℃	-29℃～550℃		-29℃～200℃

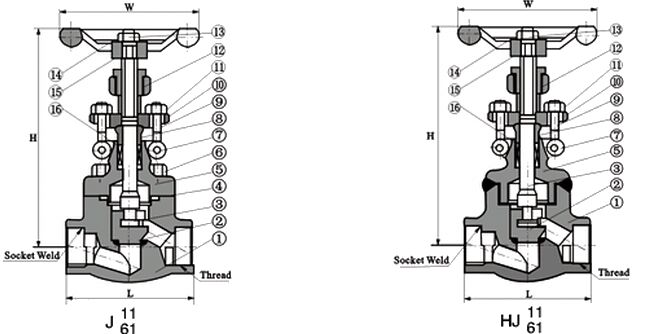

鍛鋼承插焊截止閥結構圖:

鍛鋼承插焊截止閥結構圖

訂貨流程：

1、客戶采購清單傳真到0577-8868 8270或來電咨詢0577-8588 8060/8061/8062/8063或發郵箱rtv@zjrtfm.com
2、收到客戶采購清單，為客戶提供閥門型號選型與報價（價格清單）.
3、具體商定：交貨期、特殊要求等事宜.

訂貨須知：
1、客戶如對產品有特殊要求，須在訂貨合同中提供以下說明：
a．結構長度；
b．連接形式；
c．公稱直徑；
d．產品使用介質及溫度、壓力范圍；
e．試驗、檢驗標準及其他要求。
2、本廠可根據客戶特定要求配置各類驅動裝置。
3、如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
4、期貨、訂貨的客戶請先來電函詳細告訴所需的閥門型號、規格、數量以及交貨時間、地點。并預付合同總額的30％貨款，供方即備料
